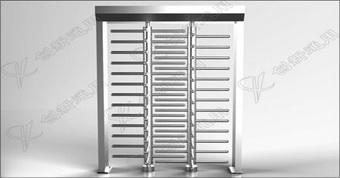

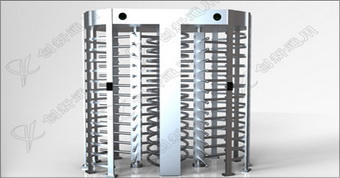

雙門120度全高旋轉門系列
雙門90度全高旋轉門系列
一、設備簡述
旋轉閘是主要針對人員通道進行智能管理的高科技產品，是智能擺閘和三輥閘的升級產品，該產品采用工業級電路控
制系統以及人性化科學的機械傳動設計。該產品性能穩定、功能齊全、設計人性化、檔次高，主要用于地鐵、碼頭、
會所、智能大廈、別墅小區、賓館大堂等高檔且人流量集中的場所。
該設備兼容各種門禁識別系統設備，感應卡門禁、生物識別門禁、靜電測試門禁等通過與翼閘的簡單對接，即可實現
智能化通道控制與管理。
二、旋轉閘結構
2.1 結構主體
采用經強化處理的專用精細型材不銹鋼管材及板材。
2.2 驅動機構
驅動機構將控制系統、傳動系統、電子鎖部件集成于一體，故可達到小體積、低噪聲、免維護。
2.3 主驅動電動機及其控制
驅動電動機采用直流電動機，該電機體積/力能力處新世界領先地位，在小功率高精度自動傳動系統中取代了現行
VVVF驅動方式控制下的交流電動機驅動。它的主要特點是小體積、高輸出功率、噪聲低、免維護、低轉動慣量控制，
控制精度高。這些優點都是交流驅動很難達到的。
旋轉門直流電動機采用PWM調制控制器數字量通過霍爾元件，增量式軸編碼器自動調節轉速及精確定位。
2.4 旋轉門選項：
?可增設讀卡器，對講機，投幣機設備等；
?遠程控制臺或控制板（開放，鎖閉，拒絕）；
三、功能特點：
1）具有故障自檢和報警提示功能，方便用戶維護及使用；
2) 可外接開關按鈕或遙控，實現單向或雙向控制通行；
3）具有自動復位功能，當閘桿解鎖后，旋轉動120度/90度，即自動復位（鎖死）。或在規定的時間內未通行時，系統
將自動取消用戶的此次通行的權限而自動閉合（鎖死），延時分2S、5S、10S、60S可調。
4）防沖功能，在沒有接收到開閘信號時，柵欄桿自動鎖死；
5) 防尾隨功能，過一個人轉動120度/90度，且自動鎖死；
6）斷電自動常開功能，以滿足消防管理的要求；
7）可與多種讀卡設備相掛接，接收繼電器開關信號工作；
8）單向、雙向通行功能，可單向或雙向控制人員進出；
9）采用光學工作原理，對輸入控制信號沒有延時要求，絕對避免刷一卡過幾人的現象；
10）外接按鈕可實現左、右常開功能；
11）外接按鈕可實現不斷電常開功能；
12）可直接通過管理計算機實現遠程控制與管理（需訂制）；
13）控制板可外接計數功能，記錄在場人數，實現進向加，反向減功能(需訂制)。
四、技術參數：
◆加工工藝：采用折彎、切割、焊接、拋光、打磨等工藝生產
◆機箱材料： 國標304號不銹鋼框架結構
◆單機重量：工作環境: 室內、室外
◆機箱材料：標準304號不銹鋼框架結構
◆工作環境: 室內或室外(配防雨架)
◆接入電壓： AC220±10% V,50HZ
◆驅動電機：直流電機（50W/24V）
◆電機轉速：1600轉/分
◆輸入接口： 繼電器開關信號
◆正常使用壽命：600萬次
◆濕度:5%--90%
◆通行速度：20-25人/分鐘
◆上電后進入通行狀態所需時間： 3秒
◆出現故障后的自動復位時間：10秒
◆工作溫度：-40℃— 80℃

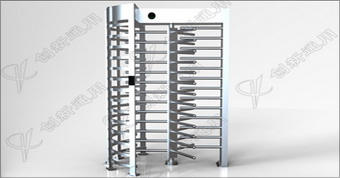

單門90度全高旋轉門系列

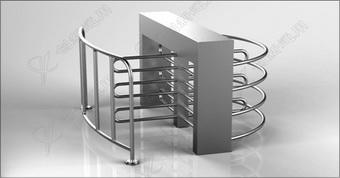

半高十字轉閘

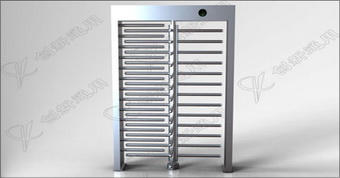

單門120度全高旋轉門系列
